煙氣伴熱采樣復合管是煙氣在線監測系統（抽取式）的一個部件，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度，防止由于結露，引起煙氣成分的改變，使分析測量的數據產生偏差。

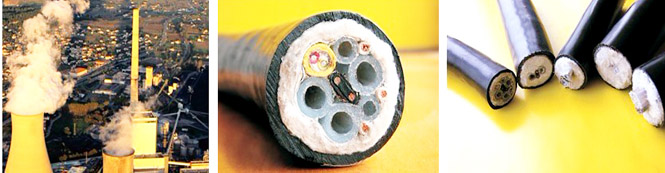

取樣采樣復合管中的取樣導管可以選用不同的材質，如PFA、FEP、PTFE，或不銹鋼管。伴熱帶可以選用中、低、高溫伴熱，另外還可以添加補償導線、電源線等。

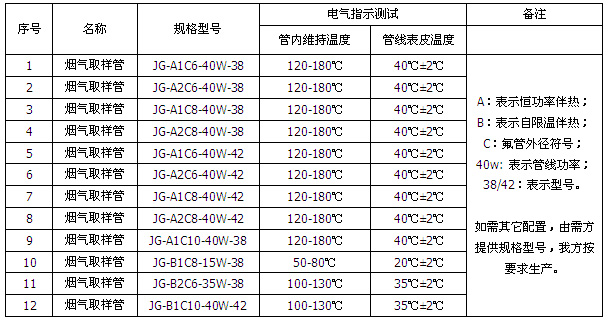

一、技術參數：
1、單芯管線：材質PFA、FEP、PTFE；外徑Φ6mm、Φ8mm、Φ10mm，單芯、雙芯可選。
2、電伴熱帶：恒功率、自限溫。
3、采樣氣體加熱溫度：80℃；120℃；150℃；180℃。
4、伴熱管線外徑：OD38±2mm；OD42±2mm。
5、黑色PVC/CVC防磨層。
6、功率：40～60W/M。
7、供電電源：220VAC 50Hz；110v。
安裝細則：
①電氣指標
?。?）額定電壓：220VAC。
（2）自限溫管線較大加熱長度100～120m。
?。?）自限溫管線配備斷路器，電流值30A，若復合管長度≥30m時，應配備自限溫伴熱帶專用自動限流器。
?。?）伴熱系統一個回路。
②熱工指標
?。?）在-20℃環境溫度，15m/s風速情況下，管內保持溫度40～50℃。
（2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏。
?。?）采樣管可在＜200℃溫度下長期工作。
③安裝指標
（1）復合管的較小曲率半徑0.5m。
?。?）較低安裝溫度-20℃（在-30℃～-40℃時采取適當措施）。
?。?）較小固定距離：垂直方向2m，水平方向4m。
二、安裝注意事項：
施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。
a. 要將伴熱帶的尾端封閉好，防止伴熱帶兩線芯短路，使伴熱帶燒毀。
b. 伴熱帶的屏蔽層必須接地，以防引起觸電傷亡事故。
c. 接電源的一端要使用我公司專用的中間接線盒或電源接線盒，避免事故隱患。
d. 配電開關安裝漏電保護器。
